Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn tham chiếu: | IEC62262, IEC60068-2-75 | Chất liệu của giàn khoan: | Đồng hợp kim nhôm |
|---|---|---|---|
| Năng lượng tác động: | 0.14J đến 50J | Mức độ IK thử: | IK01 đến IK11 |
| Chế độ phát hành: | Phát hành thủ công | góc tác động: | 0 ~ 90 độ |
| Làm nổi bật: | Thiết bị thử nghiệm va chạm bằng búa lắc,Thiết bị thử nghiệm va chạm từ IK01 đến IK11,Thiết bị thử nghiệm va chạm cơ học |
||

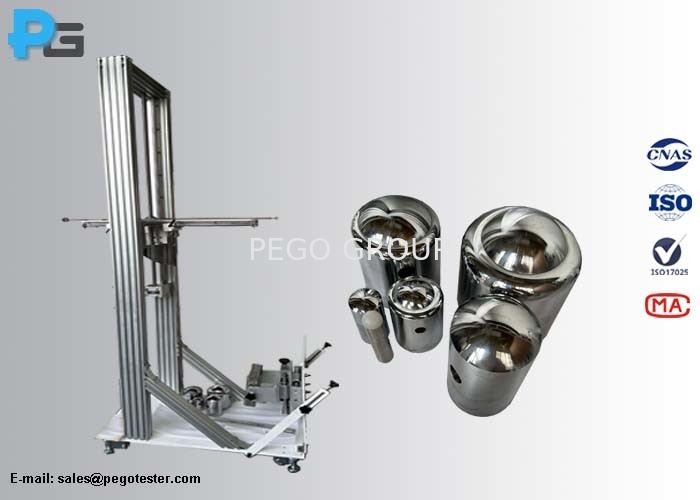

Máy thử tác động cơ học bằng búa lắc từ IK01 (0,14J) đến IK11 (50J) IEC62262
1. giới thiệu
Thiết bị thử nghiệm va chạm cơ học búa lắc có thể đáp ứng các yêu cầu thử nghiệm của thử nghiệm IEC60068-2-75 Eha và IEC62262.Các yếu tố đánh dấu cho IK07 (2J) đến IK11 (50J) được làm bằng thép, yếu tố đánh dấu cho các thử nghiệm IK01 đến IK06 được làm bằng polymide và tđây là một lỗ ở giữa các yếu tố tấn công để cố định với ống swing, khối lượng tương đương không bằng khối lượng thực tế của các yếu tố tấn công.và khối lượng của các ống swing được cấu hình theo khối lượng kết hợp của các yếu tố tấn côngCác thiết bị thử nghiệm được làm bằng hợp kim nhôm, với bốn bánh xe ở dưới cùng, và toàn bộ thiết bị có thể di chuyển tự do.thiết bị cấu hình với một mặt số để chỉ ra chiều cao rơi. Chiều cao du lịch có thể được tùy chỉnh để phù hợp với chiều cao khác nhau của các điểm tác động.
Trò thử IK01 đến IK06 được áp dụng cho vòi thử, ổ cắm, chốt gắn, tuyến,nắpCác thử nghiệm IK07 đến IK11 được áp dụng để kiểm tra các thiết bị chiếu sáng, thiết bị sạc EV và thiết bị gia dụng.
2. Parameter
| Swing Pipe |
Bơm thép 1 (Dài: 1000mm, đường kính bên ngoài: 15.9mm, độ dày: 1.5mm) cho năng lượng vượt quá 2J Bơm thép 2 (Chiều dài: 1000mm, đường kính bên ngoài: 9.0mm, độ dày: 0.5mm) cho năng lượng không quá 2J |
| góc va chạm | 0 ~ 900 |
| Động cơ nâng | 200-1200mm |
| Máy đánh đòn |
Các yếu tố gây ấn tượng: ≤1J cho các thử nghiệm IK01 đến IK06, được làm bằng nylon Các yếu tố đánh dấu: 2J cho thử nghiệm IK07, 5J cho thử nghiệm IK08, 10J cho thử nghiệm IK09, 20J cho thử nghiệm IK10, được làm bằng thép |
| Khối lượng tương đương của búa | ≤1J: 0,2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| Phương pháp thả búa | Thả bằng tay |
| Thiết bị gắn |
1) Hoàn thành được thiết kế theo IEC60068-2-75 hình D.3, áp dụng cho các thử nghiệm IK01 đến IK06
2) Bảng gắn phẳng cho các thử nghiệm IK07 đến IK10, góc điều chỉnh 0-90 °, được trang bị lỗ vít M6 |
3Câu hỏi thường gặp
1) Làm thế nào để biết chiều cao rơi?
Pego: thiết bị cấu hình một đường chiếu để chỉ ra chiều cao rơi.
| Độ cao khi rơi | |||||||||||||||
| Năng lượng/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Độ cao ngã ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2Làm thế nào để định vị mẫu?
Pego: Thiết bị được cấu hình với một thiết bị gắn bằng phẳng, để kiểm tra các mẫu nhẹ hơn, chúng có thể được đặt trên tấm gắn.để mẫu có thể được cố định vững chắc trên tấm gắn và có thể nghiêng 0-90 °Đối với thử nghiệm các mẫu nặng hoặc khối lượng, chúng có thể được đặt dưới đất. Đối với thử nghiệm IK01 đến IK06, vật cố định gỗ dán được lắp đặt trên vật cố định gắn phẳng.
3) Làm thế nào để tránh tác động phụ?
Pego: Cụng búa phải được giữ lại sau va chạm ban đầu bằng cách nắm lấy yếu tố đập bằng tay, trong khi tránh cánh tay để ngăn ngừa biến dạng.Người dùng cũng có thể sử dụng thiết bị với phanh điện tử, nhưng có nguy cơ biến dạng của cánh tay swing.
4) Bạn có cung cấp dịch vụ lắp đặt không?
Pego: thiết bị sẽ không cần dịch vụ lắp đặt, chúng tôi sẽ vận chuyển các thiết bị như một toàn bộ.
