Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC62196-1, IEC60884, IEC60669-1, IEC62052-31 | Công suất làm việc: | Điện xoay chiều 220V/50HZ |
|---|---|---|---|
| trạm làm việc: | 1 hoặc có thể được tùy chỉnh | tốc độ làm việc: | 10±2 vòng/phút |
| chiều cao kiểm tra: | Điều chỉnh 250-500 | Đường kính vòng quay ống lót: | 75mm và 76mm |
| EUT ứng dụng: | Đầu nối và thiết bị đầu cuối | Bảo hành: | 12 tháng |
| Điểm nổi bật: | Thiết bị thử nghiệm IEC 62196-1,Thiết bị thử nghiệm 10Rpm IEC 62196-1,Động cơ thử nghiệm IEC 62196-1 |
||
1- Việc giới thiệu thiết bị kiểm tra thiệt hại của các dây dẫn VE:
Thiết bị kiểm tra thiệt hại cho các dây dẫn EV được thiết kế để đáp ứng các yêu cầu thử nghiệm của IEC62196-1 khoản 13.3 hình 12, IEC60884-1:2022 khoản 12.2.5 và hình 13, IEC60669-1 điều 12.2.5 và hình 9, IEC62052-31 điều 6.9.7.3 (đối với thử nghiệm uốn cong). Thiết bị sử dụng cấu trúc vít đường sắt hướng dẫn, nó bao gồm vỏ, khối lượng, vỏ vỏ, vv. Số lượng thử nghiệm có thể được đặt trước khi sử dụng, khi đạt đến thời gian thử nghiệm đã thiết lập,thiết bị sẽ tự động dừng lại và báo độngThiết bị này được sử dụng để kiểm tra xem thiết bị đầu cuối có kẹp vít hoặc kẹp không vít có thể chịu được căng thẳng cơ học trong quá trình sử dụng bình thường hay không.và đánh giá liệu thiết kế và cấu trúc của đầu cuối kẹp vít đáp ứng các yêu cầu không làm hỏng quá nhiều dây dẫn khi nó kẹp dây dẫn.
Phương pháp thử nghiệm:
Cuối của dây dẫn được đi qua một vỏ có kích thước thích hợp trong một tấm, được đặt ở độ cao H dưới phụ kiện, như được đưa ra trong bảng 3.,như vậy mà đường trung tâm của nó mô tả một vòng tròn đường kính 75mm, đồng tâm với trung tâm của đơn vị kẹp trong mặt phẳng ngang.
Khoảng cách giữa miệng của đơn vị kẹp và bề mặt trên của vỏ phải nằm trong phạm vi 15 mm chiều cao trong bảng 3.xoắn hoặc xoay của dây dẫn cách nhiệtMột khối lượng, như được chỉ định trong bảng 3, được treo từ đầu của dây dẫn. Thời gian thử nghiệm là 15 phút.
Trong quá trình thử nghiệm, dây dẫn không được trượt ra khỏi đơn vị kẹp hoặc vỡ gần đơn vị kẹp.
Các thiết bị đầu cuối không được, trong quá trình thử nghiệm này, làm hỏng dây dẫn theo cách làm cho nó không phù hợp để sử dụng thêm.
2. Thông số kỹ thuật của thiết bị kiểm tra thiệt hại của các dây dẫn EV:
| Mô hình | PG-ADG | PG-ADG1 | PG-ADG2 |
| Chế độ điều khiển | Điều khiển điện | ||
| Trạm làm việc | 1 | ||
| Tốc độ làm việc | 10±2r/min | ||
| Chiều kính xoay vòm | 75mm | ||
| Thời gian thử nghiệm | 0-99min59s (thời gian thử nghiệm có thể được đặt trước, và dừng lại tự động khi thời gian ra) | ||

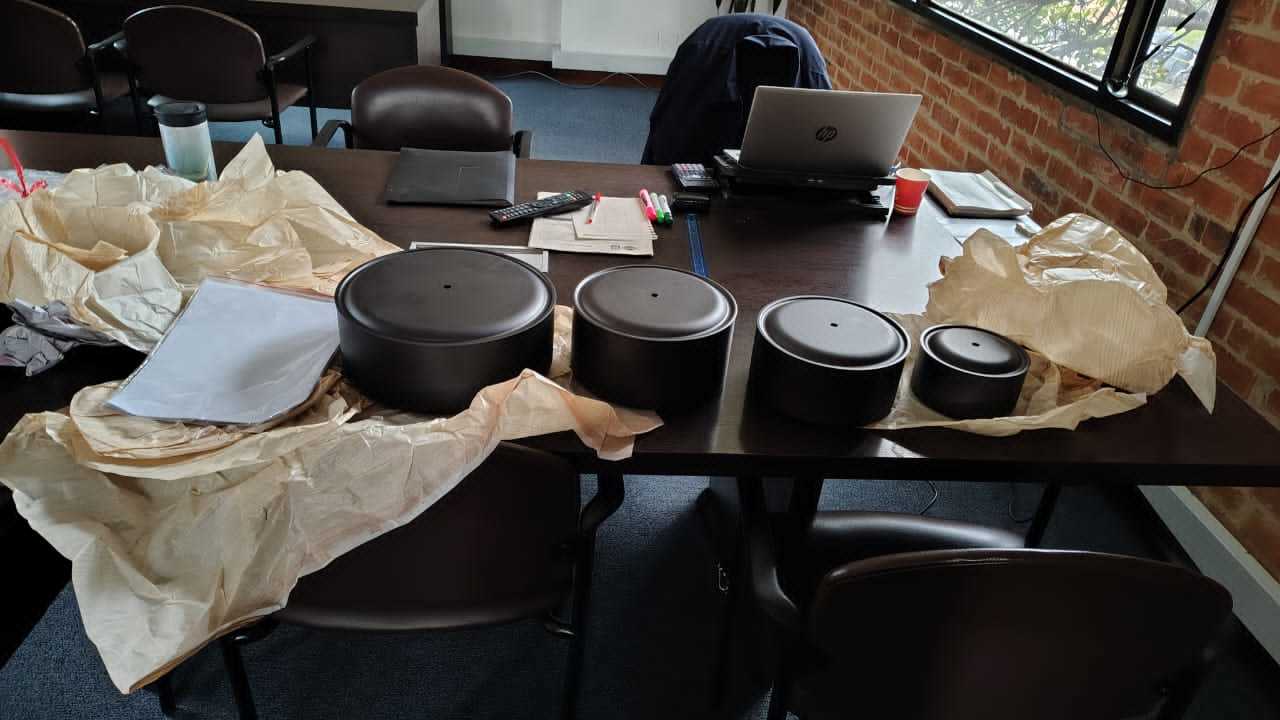

| Khối lượng cấu hình | 0.3kg, 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.3kg,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg |
| Chiều cao thử nghiệm | 260mm, 280mm | 260mm, 280mm, 300mm | 260mm, 280mm, 300mm, 320mm, 343mm |
| Chiều kính của lỗ vòm | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
| Chế độ điều chỉnh chiều cao | Điều chỉnh bằng tay | ||
| Chiều cắt ngang dẫn điện tối đa mà nó có thể kiểm tra | ≤ 10,0mm2 | ≤ 25,0mm2 | ≤ 50,0mm2 |
| Kích thước và trọng lượng | L530mm*D500mm*H800mm/80kg | ||
| Sức mạnh làm việc | AC220±10%, 50/60Hz | ||
| Điều kiện làm việc | 5-35°C (nhiệt độ), 30%-90%R.H. | ||
| Tiêu chuẩn phù hợp với | IEC60884-1 khoản 12.2.5/hình 13
| IEC60669-1 khoản 12.2.5/hình 9 | IEC62052-31 khoản 6.9.7.3/hình H.1 |
Bảng 3 - Giá trị uốn cong trong thử nghiệm tải cơ khí
| Vùng cắt ngang danh nghĩa (mm2) | Chiều kính của vỏ (mm) | Chiều caoa | Vật thể |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| Nếu một vỏ với đường kính lỗ nhất định không đủ để chứa dây dẫn mà không buộc, một vỏ có lỗ lớn thứ hai có thể được sử dụng. | |||
| aĐộ khoan dung về chiều cao H: ± 15mm | |||
3Số liệu:
