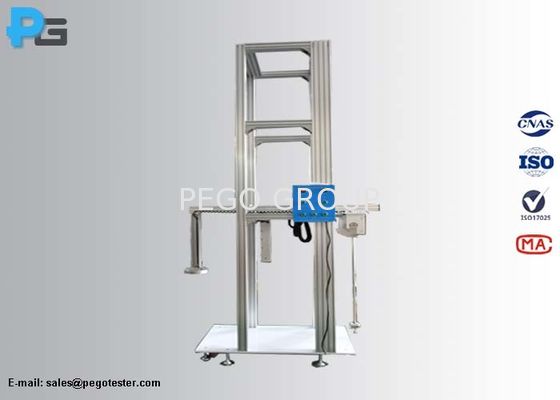

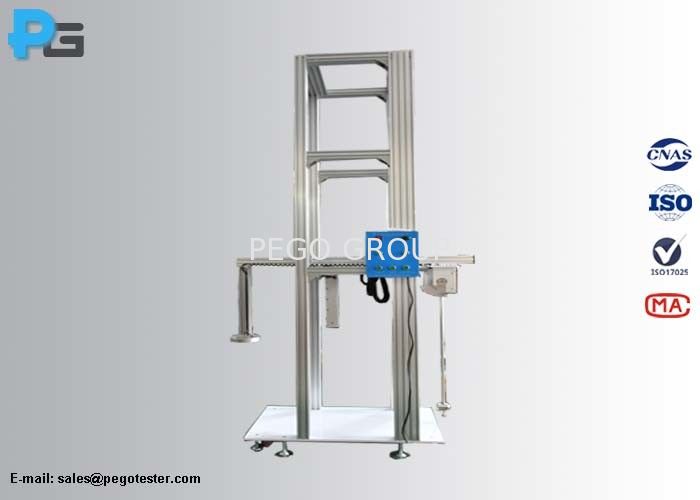

Thiết bị thử nghiệm va chạm búa từ IK08 đến IK11

Thiết bị kiểm tra va đập cơ học IK08 đến IK11 để kiểm tra độ bền cơ học của vỏ EVCS

1. Giới thiệu

Thiết bị kiểm tra va đập cơ học IK được thiết kế theo IEC62262, IEC60068-2-75 Test Eha và Test Ehc, và có thể đáp ứng các yêu cầu kiểm tra của IEC61851-1. Theo các yêu cầu tiêu chuẩn, vỏ ngoài của thiết bị cung cấp EV phải chịu được các thử nghiệm va đập cơ học IK08 trở lên. Thiết bị này có thể thực hiện cả thử nghiệm va đập theo chiều dọc và theo kiểu con lắc, có nghĩa là cả bề mặt thẳng đứng và bề mặt nằm ngang của thiết bị cung cấp EV đều có thể bị va đập.

Thiết bị này bao gồmcác bộ phận va đập((5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), ống xoay, đường dẫn và giàn thử nghiệm. Các bộ phận va đập hoạt động với ống xoay có thể thực hiện các thử nghiệm va đập búa con lắc IK08 đến IK11. Các bộ phận va đập hoạt động với đường dẫn để thực hiện các thử nghiệm va đập búa theo chiều dọc IK07 đến IK11. Giàn thử nghiệm được làm bằng hợp kim nhôm. Với bốn bánh xe ở phía dưới, để toàn bộ thiết bị có thể di chuyển tự do.

2. Thông số

Đặc điểm của các bộ phận va đập
Năng lượng/J	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Khối lượng tương đương±2%kg	1.7	5	5	10
Vật liệu	thép
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Phụ thuộc

Chiều cao rơi

Cấp độ bảo vệ chống va đập cơ học bên ngoài

3.  Câu hỏi thường gặp

1). 2 trong 1 là gì?

Pego: đây là thiết bị 2 trong 1, có thể thực hiện cả thử nghiệm búa theo chiều dọc và thử nghiệm búa con lắc. Chúng dùng chung giàn thử nghiệm và hoạt động độc lập.

2). Tại sao cần 2 bộ phận va đập?

Pego: vì khối lượng thực tế của bộ phận va đập cho thử nghiệm va đập con lắc không giống với khối lượng thực tế của bộ phận va đập cho thử nghiệm va đập theo chiều dọc. Khối lượng tương đương của búa theo chiều dọc bằng với khối lượng thực tế của các bộ phận va đập. Khối lượng tương đương của búa con lắc bao gồm khối lượng thực tế của các bộ phận va đập, khối lượng của ống xoay và đai ốc, v.v. Ngoài ra, búa theo chiều dọc và búa con lắc có sự khác biệt về hình thức, xem như các hình ảnh bên dưới.

3). Tại sao cần thiết bị 2 trong 1?

Pego: thiết bị 2 trong 1 kết hợp búa theo chiều dọc và búa con lắc trong một thiết bị. Trong thực tế, búa theo chiều dọc được sử dụng trên bề mặt nằm ngang và búa con lắc được sử dụng trên bề mặt thẳng đứng. Người dùng không cần phải lật mẫu để va đập các bề mặt khác nhau với thiết bị 2 trong 1 này. Trong trường hợp mẫu quá nặng để lật, thiết bị 2 trong 1 thiết thực hơn.

4). Thiết bị này có chức năng bảo vệ va đập thứ cấp không? Pego: chúng tôi coi đây là một tính năng tùy chọn, người dùng có thể đề cập đến chức năng này khi yêu cầu. Người dùng có thể dừng va đập thứ cấp bằng tay hoặc lắp đặt một bộ phanh điện để dừng va đập thứ cấp. 5). Làm thế nào để nhả các bộ phận va đập?

Pego: Nhả búa theo chiều dọc bằng điện từ và nhả búa con lắc bằng tay.
