Thiết bị kiểm tra cầm tay Iec 60529 Thiết bị kiểm tra bảo vệ chống phun nước và phun nước

IEC60529 Hình 5 Thiết bị cầm tay (nấm phun) để xác minh bảo vệ chống lại phun nước IPX3 và phun nước IPX4

1. giới thiệu

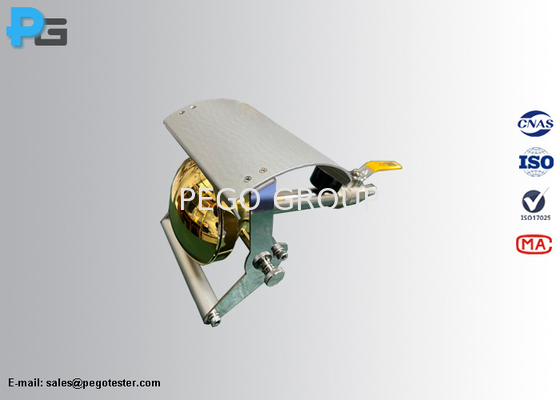

Các vòi phun thiết bị cầm tay được thiết kế theo IEC60529 hình 5, nó là nó được áp dụng để xác minh bảo vệ chống lại nước phun (IPX3) và nước phun (IPX4) cho mẫu lớn.Thiết bị cầm tay bao gồm vòi phun (máy phun), lá chắn di chuyển, chống trọng lượng, ống, máy đo áp suất và máy đo lưu lượng kỹ thuật số.Các vòi phun được làm bằng đồng và có 121 lỗ với đường kính 0.5mm (1 lỗ ở trung tâm, 2 vòng tròn bên trong 12 lỗ ở 30⁰pitch, 4 vòng tròn bên ngoài của 24 lỗ ở 15⁰độ cao).

Vệ chắn di chuyển được làm bằng nhôm, vệ chắn đối cân bằng được đặt vào vị trí để thử nghiệm IPX3,áp suất nước (máy đo áp suất là để hiển thị áp suất nước) được điều chỉnh để cung cấp tốc độ cung cấp chỉ định, áp suất để đạt được tốc độ phân phối này sẽ ở trong phạm vi 50kPa đến 150kPa, và nó nên được duy trì không đổi trong quá trình thử nghiệm, thời gian thử nghiệm là 1min/m²của bề mặt tính toán của thùng và với thời gian tối thiểu 5 phút. Đối với thử nghiệm IPX4,tấm chắn chống cân bằng được tháo ra khỏi vòi phun và vỏ được phun từ tất cả các hướng thực tế, tốc độ lưu lượng nước và thời gian phun trên mỗi đơn vị diện tích giống như thử nghiệm IPX3.

2. Thông số kỹ thuật

3Số liệu
