Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | Điều khoản IEC62196-1 25.3 và điều khoản IEC60309-1 23.3 | EUT ứng dụng: | Phích cắm EV và đầu nối xe |
|---|---|---|---|
| Chế độ ổ đĩa: | Động cơ để kiểm tra lực kéo, xi lanh để kiểm tra mô-men xoắn | Xoắn tay: | 100mm hoặc 200mm |
| sức mạnh làm việc: | Điện xoay chiều 220V/50HZ | Bảo hành: | 12 tháng10 |
| Làm nổi bật: | IEC 62196-1 Thử lực kéo và mô-men xoắn,Thử lực kéo và mô-men xoắn |
||
1Mô tả của lực kéo và mô-men xoắn của máy kiểm tra dây neo
Máy kiểm tra lực kéo và mô-men xoắn của dây neo được thiết kế theo tiêu chuẩn IEC62196-1 khoản 25.3 hình 17 và tiêu chuẩn IEC60309-1 khoản 23.3, Nó được sử dụng để kiểm tra căng và mô-men xoắn trên phích cắm xe điện và các đầu nối xe được cung cấp với một cáp linh hoạt,không thể đẩy dây vào thiết bị đến mức có thể làm hỏng dây hoặc các bộ phận bên trong của thiết bị..
Phương pháp thử nghiệm là đánh dấu trên dây ở khoảng cách khoảng 20 mm từ chỗ neo dây hoặc điểm thích hợp khác,và sau đó áp dụng lực kéo ổn định để dây cáp trong 100 lần với tốc độ 1 lần / sSau đó áp dụng mô-men xoắn càng gần càng tốt với thiết bị trong 1 phút.sự dịch chuyển vị trí đánh dấu dây không được vượt quá sự dịch chuyển được hiển thị trong bảng lực kéo và mô-men xoắn.
Cấu trúc:
2. Parameter của lực kéo và mô-men xoắn của máy kiểm tra dây neo
| Trọng lượng lực kéo | 50N * 1, 60N * 1 (có thể đạt được 110N), 40N * 2, 100N * 2 (có thể nhận ra các trọng lượng kết hợp160N, 200N, 240N, 250N, 500N) |
| Trọng lượng mô-men xoắn | 6N * 1, 7N * 1, 12N * 1, 15N * 1, 23N * 1, (110N * 1) (có thể thực hiện các thử nghiệm mô-men xoắn của 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m) |
| Cánh tay xoắn | 100mm (φ200mm) |
| Thời gian xoắn | 0-99H59M59S, mặc định 1 phút |
| Thời gian thử nghiệm | 0~9999 có thể cài đặt trước, mặc định 100 lần |
| Tốc độ thử nghiệm | 1 lần/s |
| Chế độ lái xe |
Động cơ (đối với thử nghiệm kéo) Xăng (đối với thử nghiệm mô-men xoắn) |
| Năng lượng làm việc | AC 220V/50Hz |
| Điều kiện làm việc | 0-40°C (nhiệt độ), 30%-90% (nước) |
| Kích thước và trọng lượng | W1600mm*D500mm*H1135mm, 100kg |
Bảng 11 - Giá trị thử lực kéo và mô-men xoắn cho chỗ neo dây cáp
| Lượng điện (A) | Lực kéo (N) | Vòng xoắn (N.m) | Động lượng tối đa (mm) |
| 5 đến 20 | 160 | 0.6 | 2 |
| 30 đến 32 | 200 | 0.7 | 2 |
| 60 đến 70 | 240 | 1.2 | 2 |
| 125 | 240 | 1.5 | 2 |
| 200 | 250 | 2.3 | 2 |
| 250 | 500 | 11.0 | 5 |
| 400 | 500 | 11.0 | 5 |
| 500 | 500 | 11.0 | 5 |
| 600 và 630 | 600 | 11.0 | 5 |
| 800 | 600 | 11.0 | 5 |
3. Cấu trúc của lực kéo dây buộc và máy thử mô-men xoắn
Nó áp dụng trọng lượng để áp dụng căng thẳng, trọng lượng và vòng quay để đạt được mô-men xoắn.Thiết bị sẽ tự động dừng lại khi thời gian thử nghiệm hoặc thời gian thử nghiệm đạt đượcSau khi thử nghiệm, độ dịch chuyển tối đa cho phép của cáp linh hoạt của đầu nối súng sạc không được vượt quá giá trị tiêu chuẩn yêu cầu.

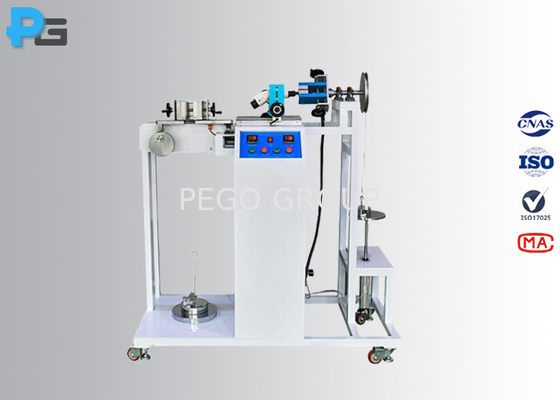

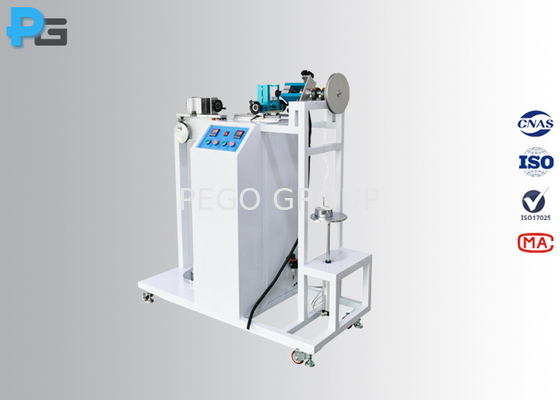

4. Hình ảnh của lực kéo và mô-men xoắn của máy kiểm tra lực kéo và mô-men xoắn
