Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | Điều khoản IEC62196-1 26.4 | Bài kiểm tra tốc độ: | 60 chu kỳ/phút |
|---|---|---|---|
| góc xoay: | 90° | Chế độ ổ đĩa: | động cơ servo |
| sức mạnh làm việc: | 220V/50Hz | áp dụng: | Cắm EV và đầu nối xe |
| Bảo hành: | 12 tháng | Trọng lượng: | 20N, 25N, 50N, 75N, 100N hoặc có thể được tùy chỉnh |
| Làm nổi bật: | Thiết bị thử nghiệm uốn cong cáp kết nối xe,Thiết bị thử nghiệm uốn cong cáp uốn cong |
||
1- giới thiệu thiết bị thử nghiệm uốn cong cáp
Máy thử uốn cong dây được thiết kế theo IEC62196-1 khoản 26.4 hình 20 và bảng 14,Nó được áp dụng để thực hiện thử nghiệm uốn cong tải cơ học của các phụ kiện không có thể tái tạo của phích điện và đầu nối xe..
Phương pháp thử nghiệm:
Mẫu được cố định vào thành phần dao động của thiết bị để ở giữa chuyến đi, dây cáp được tải với một trọng lượng,và một dòng điện bằng với dòng điện định lượng của phụ kiện được truyền qua các dây dẫn, điện áp giữa chúng là điện áp định số, các thành phần dao động được di chuyển về phía sau và về phía trước thông qua một góc 90 ° (45 ° ở cả hai bên của dọc),số lần uốn cong là 20000 và tốc độ uốn cong là 60 mỗi phútSau khi thử nghiệm, các mẫu không phải cho thấy thiệt hại theo nghĩa của tài liệu này.
Cấu trúc:
Thiết bị sử dụng cấu trúc sàn đứng và được điều khiển bởi PLC và màn hình cảm ứng. Tốc độ, thời gian thử nghiệm và góc có thể được đặt trước, và nó được tích hợp tải.Thiết bị với 4 bánh xe để làm cho máy di chuyển dễ dàng.
2. Thông số kỹ thuật của thiết bị thử nghiệm uốn cong cáp
| Hệ thống điều khiển | PLC + màn hình cảm ứng |
| Chế độ lái xe | Động cơ phụ trợ |
| Tốc độ thử nghiệm | 60 chu kỳ/phút |
| Chỉ số góc | 0-3600, làm bằng thép không gỉ |
| góc lắc | 90°, ±450ở cả hai bên từ dọc hoặc bất kỳ góc nào mong muốn |
| Số lượng thử nghiệm | Tiêu chuẩn mặc định: 20000 chu kỳ |
| Trọng lượng | 200 ~ 250V / 0 ~ 400A (được điều chỉnh) |
| Trọng lượng | 20N, 25N, 50N, 75N, 100N hoặc có thể được tùy chỉnh |
| Máy kẹp mẫu | Máy kẹp |
| Năng lượng làm việc | 220V/50Hz |
Bảng 14 - Xét nghiệm uốn cong tải cơ học
| Lượng điện (A) | Sức mạnh (N) |
| Tối đa và bao gồm 20 | 20 |
| Từ 21 đến bao gồm 32 | 25 |
| Từ 33 đến 70 bao gồm | 50 |
| Từ 71 đến 250 bao gồm | 75 |
| Từ 251 đến 400 bao gồm | 100 |
| Từ 401 lên đến 500 bao gồm | 120 |
| Từ 501 đến 600 bao gồm | 140 |
| Từ 601 đến 800 bao gồm | 180 |

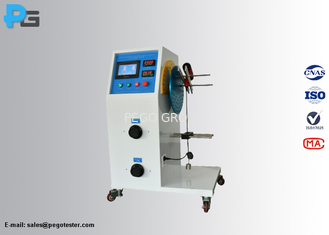

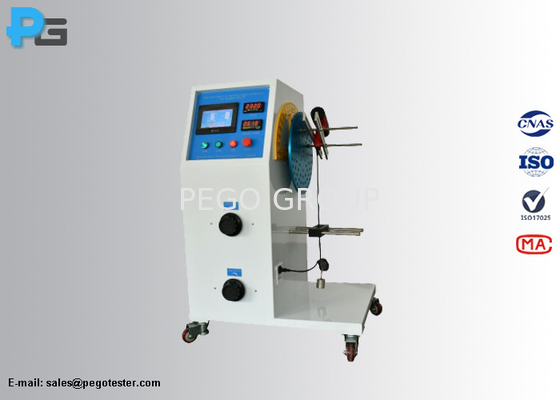

3Hình ảnh của thiết bị thử cong cáp
4. Câu hỏi thường gặp
1) Máy thử uốn cong dây sẽ đi kèm với giấy chứng nhận hiệu chuẩn?
Trả lời: Có, nó sẽ được giao với giấy chứng nhận hiệu chuẩn, chi phí là bổ sung.
2) góc xoay là bao nhiêu?
Trả lời: góc có thể được điều chỉnh 0-3600tự do (tiêu chuẩn yêu cầu 900, ± 450ở cả hai bên từ chiều dọc hoặc bất kỳ góc nào mong muốn).
3) Tốc độ là bao nhiêu?
Trả lời: Tốc độ có thể được điều chỉnh từ 0 đến 60 chu kỳ / phút.
4) Bao bì sẽ được sử dụng để vận chuyển?
Trả lời: Thiết bị sẽ được đóng gói trong vỏ gỗ.
5) Làm thế nào chúng ta có thể đặt hàng?
Trả lời: vui lòng gửi yêu cầu cho chúng tôi, nhân viên bán hàng của chúng tôi sẽ liên hệ với bạn trong vòng 24 giờ.
