Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn áp dụng: | IEC62196-1, IEC60529, IEC60598 | Mã IP: | IPX3 và IPX4 |
|---|---|---|---|
| EUT: | Máy cắm và kết nối xe điện | Đường kính vòi phun: | Φ0,4mm |
| Đường kính bàn xoay: | 800mm | Khoảng cách giữa các lỗ: | 50mm |
| Bảo hành: | 12 tháng | Sức mạnh: | Điện xoay chiều 220V/50HZ |
| Làm nổi bật: | Máy kiểm tra chống nước xe điện,Máy thử chống nước IEC 62196-1,Máy thử nghiệm chống nước ống dao động |
||
1. giới thiệu máy thử nghiệm chống nước ống dao động:
Máy thử chống nước ống dao động được thiết kế theo IEC60529, hình 4, khoản 14.2.3 và 14.2.4, và nó được yêu cầu bởi tiêu chuẩn IEC62196-1 khoản 20.2Nó được áp dụng để xác minh bảo vệ chống phun nước (IPX3) và phun nước (IPX4) thử nghiệm, và được sử dụng rộng rãi trong các ngành công nghiệp của xe điện, ve cắm và thu thập, điện tử, đèn,Các thành phần điện, phụ tùng ô tô và v.v..Thiết bị thử nghiệm chống nước IPX3 và IPX4 bao gồm các ống dao động (R200 đến R1600), bàn xoay, bể nước, các đơn vị điều khiển (màn hình cảm ứng + PLC), đồng hồ đo lưu lượng, máy đo áp suất v.v.Các ống dao động được làm bằng thép không gỉ SUS304.
IPX3: ống dao động có lỗ phun trên vòng cung 60 ° ở cả hai bên của điểm trung tâm (các lỗ khác bị chặn), tốc độ dòng chảy tổng thể được điều chỉnh theo yêu cầu tiêu chuẩn,Khung được thử nghiệm được đặt ở điểm trung tâm của bán cầu, ống được làm cho dao động qua một góc 120 °, 60 ° ở hai bên của dọc, thời gian cho một dao động hoàn chỉnh (2 * 120 °) là khoảng 4 giây và thời gian thử nghiệm là 5 phút.Sau đó xoay vỏ 90 ° theo hướng ngang, và thử trong 5 phút, bán kính tối đa cho phép của ống swing là 1600mm.
IPX4: ống dao động có lỗ phun trên toàn bộ 180 ° của bán vòng tròn, tổng dòng chảy được điều chỉnh theo yêu cầu tiêu chuẩn và được đo bằng máy đo dòng chảy.Các ống được gây ra để dao động qua một góc gần 360 °, 180 ° ở hai bên của dọc, và thời gian cho một dao động hoàn chỉnh (2 * 360 °) là khoảng 12 giây. Thời gian thử nghiệm là 10 phút.Hỗ trợ của thùng thử nghiệm nên được đục để tránh trở thành một buffer nước; xoay ống swing đến tối đa trong mỗi hướng, để vỏ sẽ được phun trong tất cả các hướng.
2. Đặc điểm của máy thử chống nước ống dao động:
● Để thử nghiệm IPX3 và IPX4
● Vỏ của thiết bị và bàn xoay được làm bằng thép không gỉ SUS304#, để đảm bảo không rỉ sét.
● Sử dụng cấu trúc cột kép, dễ cài đặt và xoay ổn định.
● Thiết bị với trundles điều chỉnh, làm cho các thiết bị dễ dàng di chuyển.
● Thùng chứa nằm dưới thiết bị, tự động để kiểm soát mức nước với sự giúp đỡ của van quả bóng nổi nước và báo động ở mức cao hoặc thấp để bảo vệ khỏi thiệt hại do mức nước thấp.
● Động cơ ống dao động: Sử dụng động cơ phục vụ Panasonic, với các tính năng tiếng ồn thấp và độ chính xác cao.
● Động cơ quay bàn: áp dụng động cơ bước của thương hiệu Trung Quốc, có thể điều chỉnh tốc độ và góc bằng màn hình cảm ứng và tự động điều khiển hướng (đủ cho các mẫu để thử nghiệm trực tiếp).
● Thời gian cài đặt cho nguồn: tắt nguồn: 0-999min-năng lượng trên: 0-999min-năng lượng off: 0-999min
● Các thành phần điều khiển: màn hình cảm ứng 7 inch + PLC Panasonic.
3. Parameter của máy thử nghiệm chống nước ống dao động
| Mô hình | IPX34C | |||||||
| Phân kính ống | R1600 | R1400 | R1200 | R1000 | R800 | R600 | R400 | R200 |
| Kích thước bên ngoài (L*W*H, m) | 4 x 3.2 x 2.8 | 3.6*3*2.6 | 3.2*2.4*2.4 | 2.85*2.02*2.350 | 2.4*1.8*2 | 2*1.4*1.8 | / | / |
| Tốc độ giao hàng (L/min) | 0~10 | 0~10 | 0~6 | 0~6 | 0~4 | 0~3 | / | / |
| Chiều kính của bàn xoay (mm) | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ600 | Φ600 | / | / |
| Chiều cao của bàn xoay (mm) | 1750~2350 | 1750~2350 | 1350~1950 | 1300~1700 | 950 ~ 1550 | 550 ~ 1000 | / | / |
| Mở của vòi phun (mm) | 0.4 | |||||||
| Độ kính bên trong của ống | 15mm | |||||||
| Công suất bể nước | 30L | |||||||
| Góc ống | 1200(IPX3), 3600(IPX4) hoặc được xác định bởi người dùng | |||||||
| Tốc độ quay của ống | 4s cho 2*1200, 12s cho 2 * 3600hoặc người dùng xác định | |||||||
| Vật liệu của ống | SUS304 thép không gỉ | |||||||
| Tốc độ quay của bàn xoay | 1~5r/min | |||||||
| Khả năng chịu tải tối đa của bàn xoay | 50kg | |||||||
| Phương pháp xoay máy quay | Tiến về phía trước hoặc đi trước và ngược thay thế | |||||||
| Bảo vệ | rò rỉ điện, suy nước, mạch ngắn | |||||||
| Sức mạnh làm việc | AC 220V / 50Hz, 1KW (cáp trực tiếp + dây trung tính + dây bảo vệ đất) | |||||||
| Điều kiện làm việc | 5 °C ~ 35 °C (nhiệt độ), ≤ 85% (R.H.), 86kPa ~ 106kPa (áp suất) | |||||||
| Phụ kiện | Bộ lọc nước*1, kim thử nghiệm*100, cáp 3 lõi*1 (3m) | |||||||
| Nguồn nước |
1) Người dùng được yêu cầu cấu hình một nguồn nước cho thiết bị tại trang web lắp đặt, với áp suất nước không dưới 0,2Mpa, và lắp đặt một vòi nước 4/8 inch. 2) vòi nước không quá 2 mét từ thiết bị |
|||||||
| Yêu cầu đối với địa điểm | Đất là mực, thoát nước là không bị cản trở, mặt đất và tường được chống nước, và sàn thoát nước hoặc hố thoát nước được đặt | |||||||
| Yêu cầu về công tắc nguồn |
1) Người sử dụng được yêu cầu cấu hình công tắc chống rò rỉ không khí của công suất tương ứng cho thiết bị tại vị trí lắp đặt,và công tắc này phải độc lập để sử dụng thiết bị 2) Nó là cấm sử dụng các công tắc dao hoặc ổ cắm điện 3) Khởi động không khí bảo vệ rò rỉ không quá 2 mét từ thiết bị |
|||||||
| Xanh (mm) | IPX3 | IPX4 | ||||
| Số lỗ mở | Tổng lưu lượng nước | Số lỗ mở | Tổng lưu lượng nước | |||
| L/min | L/h | L/min | L/h | |||
| 200 | 8 | 0.56 | 33.6 | 12 | 0.84 | 50.4 |
| 400 | 16 | 1.1 | 66 | 25 | 1.8 | 108 |
| 600 | 25 | 1.8 | 108 | 37 | 2.6 | 156 |
| 800 | 33 | 2.3 | 138 | 50 | 3.5 | 210 |
| 1000 | 41 | 2.9 | 174 | 62 | 4.3 | 258 |
| 1200 | 50 | 3.5 | 210 | 75 | 5.3 | 318 |
| 1400 | 58 | 4.1 | 246 | 87 | 6.1 | 366 |
| 1600 | 67 | 4.7 | 282 | 100 | 7.0 | 420 |

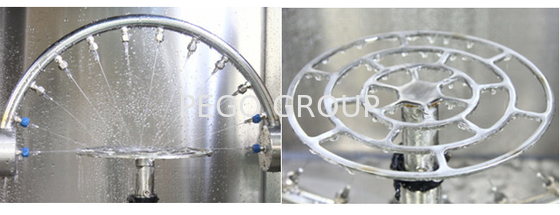

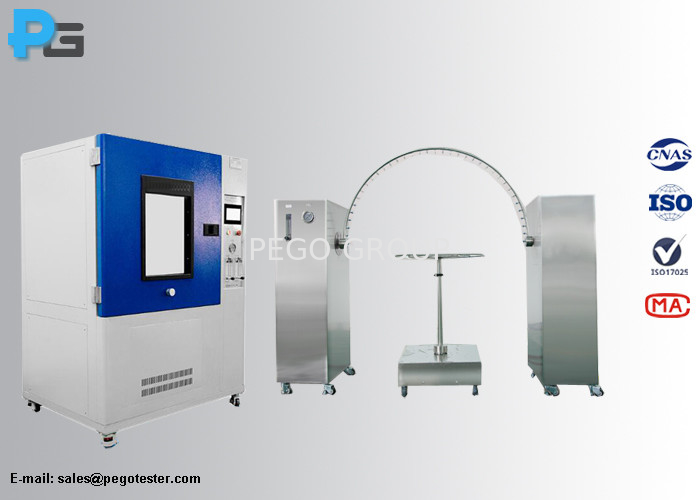

4Hình ảnh của máy thử nghiệm chống nước ống dao động
5. Bao bì Danh sách máy thử nghiệm chống nước ống dao động
| 1 | Hộp cột | 2 |
| 2 | Đường xoay | 1 |
| 3 | Máy quay | 1 |
| 4 | Blue Needle | 100 |
| 5 | Cắm thép không gỉ | một vài |
| 6 | 0.35mm kim | 1 |
| 7 | Niêm phong vòng O | 1 |
| 8 | Chìa khóa Allen | 1 |
| 9 | Vít cho ống xoay | 6 |
| 10 | ống anilox | 6m |
| 11 | Máy buộc | 4 |
| 12 | Bộ lọc | 1 |
| 13 | Chìa khóa lọc | 1 |
