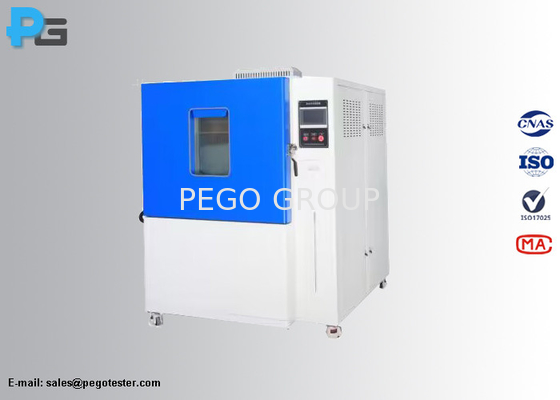

ISO 16750-4 Phòng thử sốc nước đá để thử nghiệm hệ thống hoặc thành phần của xe đường bộ

ISO 16750-4 Phòng thử sốc nước đá để thử nghiệm hệ thống hoặc thành phần của xe đường bộ

1. giới thiệu

Phòng thử cú sốc nước đá được thiết kế để đáp ứng các yêu cầu thử nghiệm củaISO16750-4 khoản 5.4.2 và khoản 5.4.3Thiết bị có thể thực hiện thử nghiệm nước phun và thử nghiệm ngâm riêng biệt.và làm nóng nó ở Tmax trong 1 giờ (hoặc cho đến khi đạt được ổn định nhiệt độ DUT), sau đó sử dụng một dòng phun để phun nước lạnh vào DUT (0 °C ~ + 4 °C) trong 3 giây.vận hành DUT trong buồng sưởi ấm ở Tmax trong 1 giờ (hoặc cho đến khi đạt được ổn định nhiệt độ DUT), với thiết bị vẫn hoạt động, chìm nó trong 5 phút trong bể nước lạnh ở độ sâu ≥ 10mm.

Thử nghiệm sốc nước đá nhằm mô phỏng một cú sốc nhiệt do nước lạnh gây ra và áp dụng cho các sản phẩm trong các khu vực phun nước của xe.Mục đích là mô phỏng nước lạnh phun trên một hệ thống nóng hoặc thành phần, như có thể xảy ra khi một chiếc xe được lái trên đường ướt vào mùa đông. các chế độ thất bại là nứt cơ học của vật liệu hoặc thất bại niêm phong do các hệ số mở rộng nhiệt độ khác nhau.Thử nghiệm nước phun và thử nghiệm ngâm là hai phương pháp thay thế để thực hiện thử nghiệm sốc nước đá.

2. Đặc điểm

● Đối với thử nghiệm phun nước đá và thử nghiệm ngâm

● Bức tường bên trong của buồng được làm bằng thép không gỉ SUS316#, để đảm bảo không rỉ sét.

● Vật liệu cách nhiệt nhiệt: bông sợi thủy tinh mật độ cao để đảm bảo hiệu suất cách nhiệt nhiệt và duy trì nhiệt độ cân bằng và ổn định trong buồng.

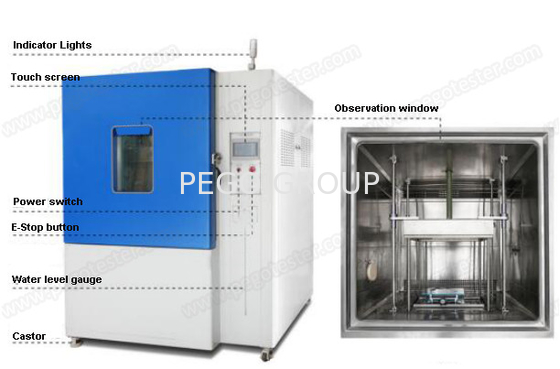

● Thiết bị một cửa sổ quan sát trong suốt (nhiều lớp kính rỗng cứng) và đèn LED trên cửa, thuận tiện để quan sát tình hình thử nghiệm bên trong

● lỗ thử nghiệm (trường kính 100 mm) được lắp đặt ở phía bên trái của thiết bị, có thể được sử dụng cho các đường dây điện hoặc đường dây tín hiệu thử nghiệm bên ngoài;

● Các thành phần điều khiển: màn hình cảm ứng 7 inch + PLC. Các thành phần điện được sản xuất bởi LS, Omron, vv. Quá trình dây điện đáp ứng các yêu cầu của tiêu chuẩn quốc gia Trung Quốc,bố trí của bảng điện là hợp lý, dây điện là vững chắc, và đánh dấu là rõ ràng.

● Hệ thống làm mát của thiết bị được lắp đặt ở phía dưới.phương pháp ngưng tụ được làm mát bằng không khí, và chất làm mát thân thiện với môi trường R404R được sử dụng.Toàn bộ hệ thống đường ống đã vượt qua áp suất 48H kiểm tra rò rỉ để xác nhận rằng hệ thống làm lạnh có thể hoạt động ổn định trong một thời gian dài. Máy trao đổi nhiệt vỏ được làm bằng thép không gỉ SUS316# để ngăn ngừa ăn mòn nước muối;

● Thử nghiệm phun nước đá: vòi phun được cố định ở phía bên phải của buồng thử nghiệm; khoảng cách phun được điều chỉnh bằng cách di chuyển mẫu

● Các slot Jet được làm bằng SUS316, và được thiết kế nghiêm ngặt theo ISO16750-4 hình 4.

● Thử nghiệm ngâm: thử nghiệm ngâm không được thực hiện đồng thời với thử nghiệm phun nước đá.và có thể được chuyển trực tiếp từ buồng thử nghiệm sang bể ngâmThời gian ngâm có thể được thiết lập trong phạm vi từ 1 đến 5 phút, số chu kỳ có thể được thiết lập từ 1 đến 999 lần và thời gian phục hồi nhiệt độ trong bể nước là 30 phút.

● Thiết bị có chức năng tự động làm sạch đường ống và hộp bên trong.

3. Các thông số


4Các câu hỏi thường gặp
1) Liệu thiết bị có cần phải được lắp đặt không?
Pego: Không, thiết bị sẽ được vận chuyển hoàn chỉnh, người dùng có thể chạy thử nghiệm trực tiếp khi nhận thiết bị.

2) Thiết bị có bị rỉ sét không?
Pego: Không, vỏ của buồng và bể ngâm được làm bằng thép không gỉ SUS316 #, so với thép không gỉ SUS304, vật liệu SUS316 có khả năng chống ăn mòn hơn.

3) Thời gian bảo hành là gì? và làm thế nào chúng tôi có thể nhận được dịch vụ sau bán hàng?

Pego: Thời gian bảo hành là 12 tháng kể từ khi người dùng nhận hàng. 95% các vấn đề sau bán hàng có thể được giải quyết bởi đội ngũ kỹ sư của chúng tôi thông qua dịch vụ từ xa.Khách hàng sẽ nhận được một phản hồi trong vòng 24 giờ trong ngày làm việc sau khi báo cáo vấn đềTheo kinh nghiệm của chúng tôi, hầu hết các vấn đề có thể được loại bỏ với sự hướng dẫn của kỹ sư của chúng tôi, chỉ một phần nhỏ của các vấn đề gây ra bởi các bộ phận thất bại,Đó là bởi vì chúng tôi sử dụng các thành phần thương hiệu, có hiệu suất tốt hơn và độ tin cậy tốt. Nếu các bộ phận bị hỏng, chúng tôi sẽ gửi một cái mới để thay thế, các bộ phận mới sẽ được tính phí miễn phí trong thời gian bảo hành.Và đội ngũ của chúng tôi cũng sẽ dạy bạn cách thay thế các bộ phận bị hư hại.
