Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | iec60320-1 | Ứng dụng: | Kiểm tra khớp nối thiết bị |
|---|---|---|---|
| Nguồn cung cấp điện: | 220V, 50Hz | nhiệt độ sưởi ấm: | RT~180oC |
| Máy đo nhiều chân: | Có thể được tùy chỉnh theo bảng tiêu chuẩn của đầu nối/ổ cắm thiết bị | Máy đo một chân: | Có thể được tùy chỉnh theo bảng tiêu chuẩn của đầu nối/ổ cắm thiết bị |
| Thời gian thử nghiệm: | ổn định | Bảo hành: | 12 tháng |
| Làm nổi bật: | Thiết bị kiểm tra sức mạnh của các bộ ghép máy,Thiết bị kiểm tra lực kéo tối thiểu,Thiết bị kiểm tra lực kéo cao nhất |
||

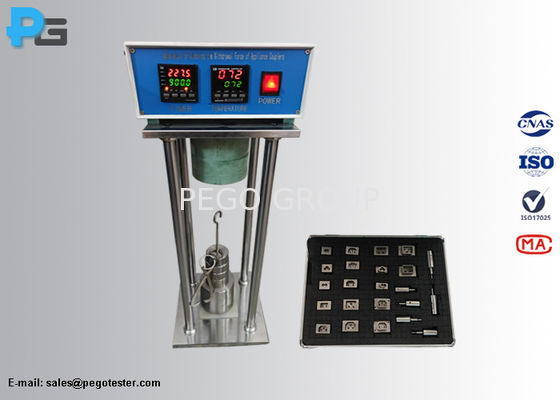

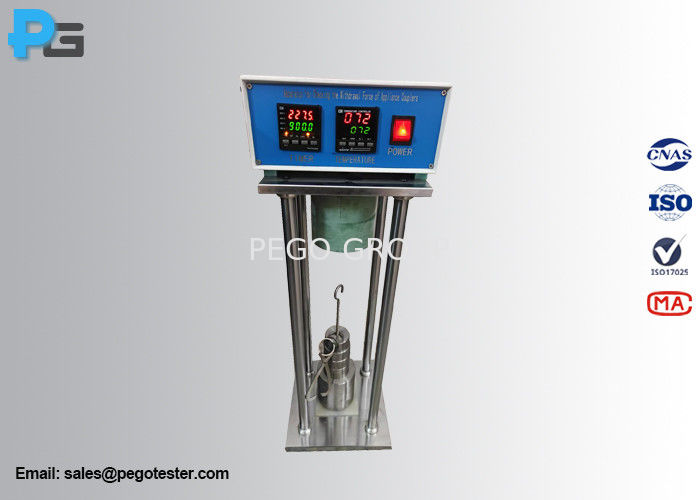

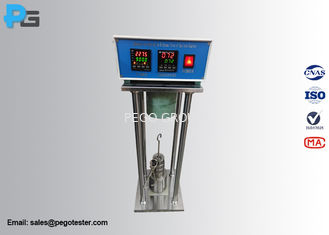

CácThiết bị kiểm tra lực kéo nối thiết bịđược thiết kế theo hình 3 và hình 4 của tiêu chuẩn IEC60320-1 và điều 16, để xác minh lực kéo tối đa và tối thiểu của ổ cắm kết nối/thiết bị.Lực kéo tối thiểu được xác minh bằng cách chèn đồng hồ đo chân thử vào mỗi đầu nối / đầu ra thiết bị.Thiết bị bao gồm tủ điều khiển, tấm gắn, thiết bị sưởi ấm, đầu vào thiết bị / đầu nối cắm, móc khối lượng, khối lượng bổ sung và khối lượng chính.Chiều cao của khung của thiết bị là 550mm, và khoảng cách giữa các trục của hai cột là 150mm.
Lực kéo tối đa: áp dụng lực kéo tối đa được chỉ định trong tiêu chuẩn (tổng lực của khối lượng chính, khối lượng bổ sung, móc,và đầu vào thiết bị / đầu nối cắm), đầu nối / ổ cắm thiết bị không được giữ trong đầu nối đầu vào / cắm thiết bị.
* Để kiểm tra các bộ kết nối thiết bị cho điều kiện nóng hoặc điều kiện rất nóng,Chức năng sưởi ấm nên được bật và thử nghiệm lực hút tối đa nên được bắt đầu sau khi đạt đến nhiệt độ được chỉ định.
Sức hút tối thiểu: cầm mẫu trong tay, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, gauge không thể rơi ra khỏi thiết bị tiếp xúc trong vòng 3 giây.
| Bộ đo nhiều chân (đối với thử nghiệm lực kéo tối đa) | Theo tờ tiêu chuẩn của đầu nối / ổ cắm thiết bị | ||||||||||||
| Đường đo một chân (đối với thử nghiệm lực kéo tối thiểu) | Theo tờ tiêu chuẩn của đầu nối / ổ cắm thiết bị | ||||||||||||
| Nhiệt độ sưởi | R.T ~ 180°C (có thể cài đặt trước) | ||||||||||||
| Cấu hình khối lượng (lực kéo tối đa) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| Cấu hình khối lượng (lực kéo tối thiểu) |
1.5N*1, 2N*1 Ghi chú: khối lượng của chân đơn được tính vào khối lượng tương ứng |
||||||||||||
| Sức mạnh làm việc | AC220V±10%/50-60Hz | ||||||||||||
| Điều kiện làm việc | Nhiệt độ: 5-35°C, R.H.: 30%~90% | ||||||||||||
| Kích thước và trọng lượng | W400mm*D300mm*H800mmm/40KG | ||||||||||||
Bảng 5 - Lực lượng rút hàng tối đa và tối thiểu
| Loại ổ cắm kết nối/cổng cắm thiết bị | Lực kéo (N) | |
|
Máy đo nhiều chân Tối đa |
Máy đo một chân Tối thiểu |
|
| 0.2A, 2.5A, 6A và 10A | 50 | 1.5 |
| 16A | 60 | 2 |
Thiết bị thử lực kéo có bao gồm khung, tủ điều khiển, tấm gắn, thiết bị sưởi ấm, đầu vào thiết bị / đầu nối cắm (chỉ có nhiều chân và một chân), kẹp,khối lượng bổ sung và khối lượng chínhKhung là bằng thép, khối lượng bổ sung. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicCác thiết bị đầu vào / đầu nối cắm (multi-pin gauges) và một pin gauges có thể được tùy chỉnh theo bảng tiêu chuẩn củaCổng kết nối / ổ cắm thiết bị.
