Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC60320-3 | Vật liệu: | Thép S16 |
|---|---|---|---|
| Ứng dụng: | Kiểm tra khớp nối thiết bị | Bảo hành: | 12 tháng |
| Chê độ kiểm tra: | Thủ công | Loại: | Kiểm tra trang thiết bị |
| Làm nổi bật: | Đường đo các bộ kết nối thiết bị chính xác cao,S16 Đường đo các bộ nối máy thép,IEC60320-3 Đường đo các bộ kết nối thiết bị |
||
Cácmáy gia dụng nối đi và không đi gaugesđược thiết kế nghiêm ngặt theo EN60320-3:2014 hình 2 đến hình 31, để kiểm tra các bộ kết nối thiết bị (C1 đến C24, F, H, J, L) cho mục đích gia dụng và các mục đích chung tương tự.Các thước đo được sử dụng với sức mạnh như được đề cập trong trang chuẩn phù hợp của thước đo để thực hiện thử nghiệm tuân thủ chènVà các thước đo và chân được làm bằng thép cứng.
| Tiêu chuẩn | Số hình ảnh và tên gauge | Mục đích thử nghiệm |
| IEC60320-3 | Hình 2 - Go Gauge cho các bộ kết nối với bảng chuẩn C1 | Để kiểm tra xem kết nối C1 có thể chèn đầy đủ vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 3 - Go Gauge cho các bộ kết nối với bảng chuẩn C5 | Để kiểm tra xem kết nối C5 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 4 - Go Gauge cho các bộ kết nối với bảng chuẩn C7 | Để kiểm tra xem kết nối C7 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 5 - Go Gauge cho các bộ kết nối lối vào bên với bảng chuẩn C7 | Để kiểm tra xem kết nối C7 có thể chèn đầy đủ vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 6 - Không đi gauge cho các kết nối với bảng chuẩn C1 | Để kiểm tra xem kết nối C1 không thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 7 - Không đi gauge cho các kết nối với các tấm tiêu chuẩn C1, C5 và C7 | Để kiểm tra xem các kết nối C1, C5 và C7 không thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 8 - Gauge không hoạt động cho các đầu nối với các tấm tiêu chuẩn C1 và C7 | Để kiểm tra xem các kết nối C1 và C7 có thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 9 - Blades để kiểm tra sức đề kháng chống biến dạng của phần phía trước của các kết nối với bảng chuẩn C7 | Đối với đầu nối 2.5A cho thiết bị lớp II theo bảng tiêu chuẩn C7, phải đủ chống biến dạng. |
| IEC60320-3 | Hình 10 - Đường đo không hoạt động cho các ổ cắm thiết bị vào trang chuẩn C8, C8A và C8B | Khi đồng hồ đo được đưa vào giữa các sườn của các ổ cắm C8, C8A và C8B với lực 30n, nó không được chạm vào đáy ổ cắm. |
| IEC60320-3 | Hình 11 - Go Gauge cho các bộ kết nối với bảng chuẩn C9 | Để kiểm tra xem kết nối C9 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 12 - Không đi gauge cho các đầu nối đến bảng chuẩn C9 | Để kiểm tra xem kết nối C9 không thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 13 - Go Gauge cho các ổ cắm thiết bị vào các trang chuẩn C10 | Để kiểm tra xem đồng hồ đo có thể được đưa vào cổng đầu vào C10 của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 14 - Go Gauge cho các bộ kết nối với bảng chuẩn C13 | Để kiểm tra xem kết nối C13 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 15 - Không đi gauge cho các kết nối với các tấm tiêu chuẩn C13 và C17 | Để kiểm tra xem các kết nối C13 và C17 có thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 16 - Go Gauge cho các ổ cắm thiết bị vào các trang chuẩn C14, C16 và C18 | Để kiểm tra xem đồng hồ đo có thể chèn đầy đủ vào các ổ cắm C14, C16 và C18 của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 17 - Go Gauge cho các bộ kết nối với bảng chuẩn C15 | Để kiểm tra xem kết nối C15 có thể chèn đầy đủ vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 18 - Go Gauge cho các bộ kết nối với bảng chuẩn C17 | Để kiểm tra xem kết nối C17 có thể chèn đầy đủ vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 19 - Go Gauge cho các bộ kết nối với bảng chuẩn C19 | Để kiểm tra xem kết nối C19 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 20 - Go Gauge cho các ổ cắm thiết bị vào các trang chuẩn C20 và C24 | Để kiểm tra xem đồng hồ đo có thể được đưa vào các ổ cắm C20 và C24 của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 21 - Go Gauge cho các bộ kết nối với bảng chuẩn C21 | Để kiểm tra xem kết nối C21 có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 22 - Go Gauge cho các ổ cắm thiết bị đến bảng chuẩn C22 | Để kiểm tra xem đồng hồ đo có thể được đưa vào các ổ cắm C22 của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 23 - Go Gauge cho các bộ kết nối với bảng chuẩn C23 | Để kiểm tra xem đồng hồ đo có thể được đưa vào các ổ cắm C23 của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 24 - Không đi gauge cho các đầu nối đến các tấm tiêu chuẩn C13, C15 và C17 | Để kiểm tra xem các kết nối C13, C15 và C7 có thể được đưa vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 25 - Go Gauge cho các bộ kết nối với bảng chuẩn C15A | Để kiểm tra xem kết nối C15A có thể chèn hoàn toàn vào gauge với lực không vượt quá 60N |
| IEC60320-3 | Hình 26 - Go Gauge cho các ổ cắm thiết bị đến bảng chuẩn C16A | Để kiểm tra xem kết nối C16A có thể chèn hoàn toàn vào gauge với lực không quá 60N |
| IEC60320-3 | Hình 27 - Chuyển Gauge cho các ổ cắm thiết bị đến bảng chuẩn F | Để kiểm tra xem đồng hồ đo có thể được đưa đầy đủ vào ổ cắm F của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 28 - Chuyển Gauge cho các ổ cắm thiết bị đến bảng chuẩn H | Để kiểm tra xem đồng hồ đo có thể chèn đầy đủ vào ống hút H của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 29 - Chuyển Gauge cho các ổ cắm thiết bị đến bảng chuẩn J | Để kiểm tra xem đồng hồ đo có thể được đưa vào cửa vào của thiết bị J với lực không quá 60N |
| IEC60320-3 | Hình 30 - Chuyển Gauge cho ổ cắm thiết bị đến bảng chuẩn L | Để kiểm tra xem đồng hồ đo có thể chèn đầy đủ vào ổ hút nước L của thiết bị với lực không quá 60N |
| IEC60320-3 | Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (0.2A) | Các gauge thích hợp phải được áp dụng cho lỗ đầu vào của mỗi đầu nối của đầu nối với một lực không quá 5N. Khi gauge được chèn đầy đủ,Kích dài hơn của gauge (gauge tiếp xúc) phải tiếp xúc và kích ngắn hơn (không có gauge tiếp xúc) không được tiếp xúc.. |
| Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (2.5A) | ||
| Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (6A) | ||
| Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (10A) | ||
| Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (16A-E) | ||
| Hình 31 - Các thước đo cho điểm kiểm tra tiếp xúc đầu tiên (16A-L) |
1) Bạn có thể cung cấp giấy chứng nhận hiệu chuẩn phòng thí nghiệm thứ ba cho các máy kết nối đi và không đi gauges?
Trả lời: Có, nó có thể được cung cấp với chứng chỉ hiệu chuẩn của phòng thí nghiệm thứ ba được ủy quyền bởi ISO17025, nhưng chi phí là bổ sung.
2) Vật liệu của các thước đo là gì?
Trả lời: Các thước đo được làm bằng thép gương chống ăn mòn S16 với tính năng từ tính và chống rỉ sét
3) Bao nhiêu gói sẽ được sử dụng để vận chuyển?

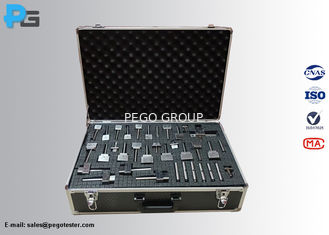

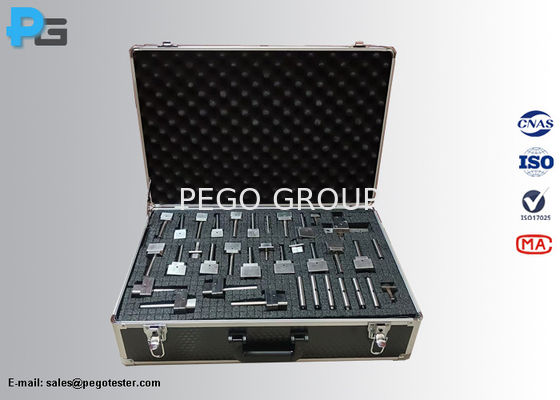

Trả lời: Thiết bị sẽ được đóng gói trong một hộp nhôm bạc với bảo vệ bọt biển.
4) Bảo hành của thiết bị là bao nhiêu?
Trả lời: Bảo hành là 12 tháng sau khi nhận được thiết bị và chúng tôi sẽ cung cấp bảo trì suốt đời. Trong thời gian bảo hành, chúng tôi sẽ cung cấp các phụ tùng thay thế miễn phí cho bạn,Ngoài thời gian bảo hành, chúng tôi sẽ chỉ tính phí phụ kiện
