Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu hình: | Các yếu tố nổi bật 2J đến 50J | Chế độ thư giãn: | điều khiển bằng động cơ |
|---|---|---|---|
| phương pháp tác động: | Tác động lắc và tác động dọc | Tiêu chuẩn tham chiếu: | IEC61851-1, IEC62262, IEC60068-2-75 |
| Mức độ IK thử: | IK07 đến IK11 | r/mm: | 6, -, 10, 17 |
| f/mm: | 10, 20, 20, 25 | hành trình nâng: | 200-1500mm (đối với thử nghiệm va đập theo phương thẳng đứng và con lắc), 200-2300mm (đối với thử ng |
| Làm nổi bật: | Máy thử tác động lắc IK06,Máy thử tác động lắc IK01,Máy thử tác động lắc IEC60068-2-75 |
||

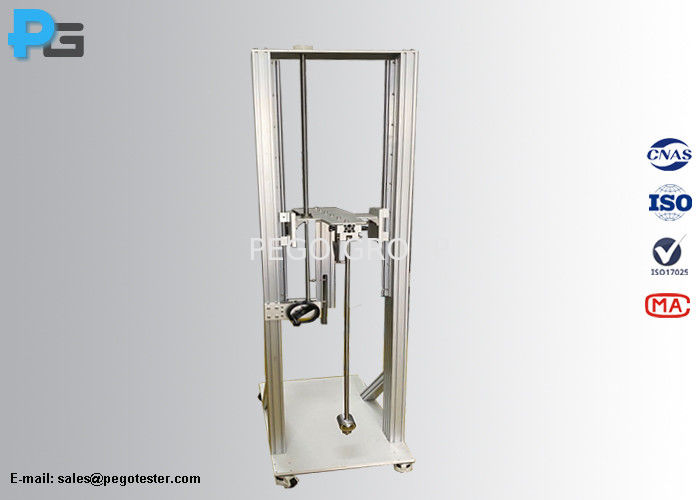

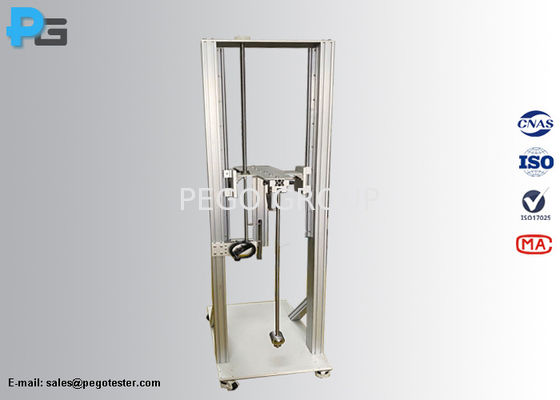

CácMáy thử tác động lắc IKlà một thiết bị thử nghiệm va chạm cho các vật liệu như vỏ hoặc thủy tinh. Pego sản xuất thiết bị theo các yêu cầu của IEC60068-2-75, GB/T2423.55Nó chủ yếu được sử dụng để thử nghiệm va chạm các mẫu vật liệu phi kim loại hoặc các sản phẩm như nhựa, thủy tinh và gốm.Nó là một dụng cụ thử nghiệm để đánh giá khả năng chống va chạm của vật liệuTheo tiêu chuẩn va chạm IK IEC62262 và GB/T20138, máy thử nghiệm này chỉ chứa năm yếu tố va chạm: IK07, IK08, IK09, IK10 và IK11.Cụng búa được thả bằng tay và mẫu thử va chạm (EUT) được thả ngangThiết bị này thường được sử dụng trong các tiêu chuẩn chiếu sáng cho các thử nghiệm va chạm trên thủy tinh không thấm. Nó chủ yếu bao gồm 4 búa, một máy chủ và vòng quay.
IEC60068-2-75 Kiểm tra môi trường Phần 2-75: Kiểm tra Kiểm tra Eh: Kiểm tra búa
IEC62262 Kiểm tra môi trường cho các sản phẩm điện và điện tử Phần 2:Phương pháp thử nghiệm - Kiểm tra Eh:Thử nghiệm búa
| Swing Pipe |
Bơm thép 1 (Chiều dài: 1000mm, đường kính bên ngoài: 15.9mm, độ dày: 1.5mm) cho năng lượng 10J/20J/50J Bơm thép 2 (Chiều dài: 1000mm, đường kính bên ngoài: 16mm, độ dày: 0,5mm) cho năng lượng 5J Bơm thép 3 (Chiều dài: 1000mm, đường kính bên ngoài: 9.0mm, độ dày: 0.5mm) cho năng lượng không quá 2J |
| góc va chạm | 0 ~ 900 |
| Chiều cao rơi | 0-500mm điều chỉnh, màn hình quay số |
| Động cơ nâng | 200-1200mm |
| Máy đánh đòn | Các yếu tố đánh dấu: 2J/0.5KG cho thử nghiệm IK07, 5J/1.7KG cho thử nghiệm IK08, 10J/5KG cho thử nghiệm IK09, 20J/5KG cho thử nghiệm IK10, 50J/10KG cho thử nghiệm IK11, được làm bằng thép |
| Phương pháp thả búa | Thả bằng tay |
| Thiết bị gắn | Bảng gắn phẳng, góc điều chỉnh 0-90°, trang bị lỗ vít M6 |
Lưu ý:
Cấu hình tiêu chuẩn bao gồm búa 0,5kg, 1,7kg và 5kg cho thử nghiệm IK 07 đến IK10, búa 10KG cho thử nghiệm 50J là một thiết bị tùy chọn.
| Đặc điểm của các yếu tố gây ấn tượng | ||||||
| Năng lượng/J |
≤ 1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| Khối lượng tương đương ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Vật liệu | Nhựa nhựa | thép | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| L/mm | Tùy thuộc. | |||||
| Độ cao khi rơi | |||||||||||||||
| Năng lượng/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Độ cao ngã ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
Mức độ bảo vệ chống lại tác động cơ học bên ngoài
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
4.1 Thiết bị chỉ được chế tạo cơ khí, nên duy trì bảo trì thường xuyên, bôi trơn thường xuyên các vít và các phần vòng bi.
4.2 Thiết bị bị nghiêm cấm tác động không tải, nghĩa là phải có một vật thể bên dưới các yếu tố tấn công
4.3 Loại bỏ các yếu tố gây va chạm khi thiết bị không hoạt động.
4.4 Kiểm tra trước khi sử dụng, đảm bảo thiết bị được đặt ở mức.
4.5 Điều kiện làm việc: 5 ~ 35 °C (nhiệt độ), 45 ~ 75% (RH)
5Số liệu
