IEC61010-1 Khoản 8.2.2 Hình 10 Máy thử tác động của quả cầu thép cho thiết bị điện y tế

IEC61010-1 Khoản 8.2Hình 10 ThépQuả cầuBỏ xuốngXét nghiệm tác độngMáy cho thiết bị điện y tế

1.Lời giới thiệu

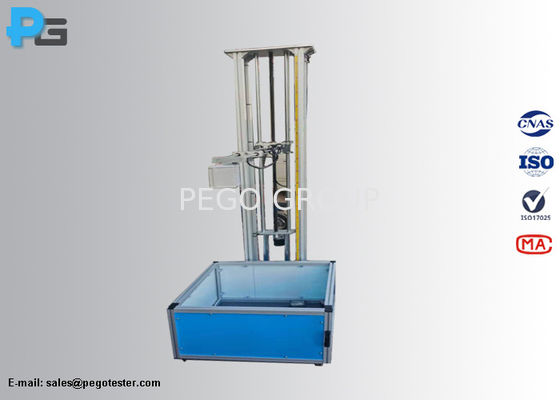

CácThiết bị thử nghiệm va chạm rơi quả cầu thépđược thiết kế và sản xuất theo các yêu cầu của IEC61010-1 mục 8.2 và hình 10, IEC60601-1 mục 15.3.3, IEC60950-1 khoản 4.4.5 và hình 4A, IEC60598-1 khoản 4.13.4, IEC62368-1 Phụ lục Điều T.6 và Hình T.1Các quả bóng thép khác nhau có thể được cấu hình theo các yêu cầu tiêu chuẩn khác nhau.Máy kiểm tra này sử dụng nguyên tắc hấp dẫn điện từ để thu hút các quả bóng thép khác nhau, và giải phóng hoặc thu hút các quả bóng thép thử nghiệm thông qua sự giải phóng hoặc thu hút từ tính được tạo ra bởi sức mạnh bật và tắt của nam châm để đạt được tác động của quả bóng rơi.Quả bóng lắc được nâng lên bằng dây thép, và năng lượng va chạm được tạo ra bởi sự khác biệt chiều cao được định lượng để cung cấp năng lượng va chạm quả bóng lắc cần thiết cho thử nghiệm.Cấu hình mặc định của máy thử va chạm quả cầu rơi là quả bóng thép Φ50mm, và quả bóng thép Φ50.8mm theo tiêu chuẩn UL là tùy chọn.Xin chú ý để bôi trơn chúng để bảo trì để tránh rỉ sét.

2.Tiêu chuẩn

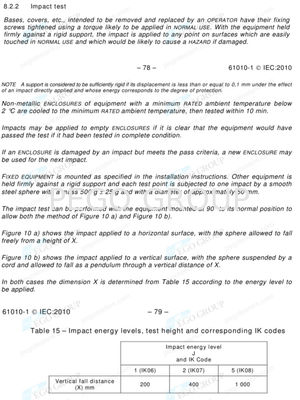

IEC61010-1 Thiết bị điện y tế - Phần 1: Yêu cầu chung về an toàn cơ bản và hiệu suất thiết yếu Điều 8.2. và hình 10

IEC60601-1:2020 Thiết bị điện y tế - Phần 1: Yêu cầu chung về an toàn cơ bản và hiệu suất thiết yếu Điều 15.3.3

IEC60950-1Các thiết bị công nghệ thông tin4.5 và hình 4A

IEC62368-1 Thiết bị công nghệ âm thanh/video, thông tin và truyền thông ¢ Phần 1: Yêu cầu an toàn Phụ lục T.6 và Hình T.1

IEC60598-1 Thiết bị chiếu sáng ️ Phần 1: Yêu cầu và thử nghiệm chung Khoản 4.13.4

3Ứng dụng

CácThiết bị thử nghiệm rơi quả cầu thépchủ yếu được sử dụng để mô phỏng tác động rơi tự do của các vật thể ở độ cao nhất định, để đánh giá hiệu suất của các vật liệu, sản phẩm hoặc cấu trúc liên quan.

3.1 Kiểm tra hiệu suất vật liệu

- Đánh giá độ cứng của vật liệu: Bằng cách cho phép quả bóng thép rơi xuống bề mặt của vật liệu được thử nghiệm từ độ cao khác nhau, quan sát biến dạng, nứt và các điều kiện khác của vật liệu bị tác động,và do đó đánh giá độ dẻo dai của vật liệuVí dụ, trong nghiên cứu và phát triển các vật liệu kim loại, khả năng chống va chạm của kim loại với thành phần khác nhau hoặc các quy trình xử lý nhiệt có thể được so sánh,cung cấp cơ sở cho việc tối ưu hóa vật liệu.

- Các đặc điểm mệt mỏi của vật liệu nghiên cứu: Tiến hành nhiều thử nghiệm va chạm quả bóng thép để mô phỏng tải va chạm mà vật liệu có thể chịu được trong quá trình sử dụng lâu dài, phân tích sự tích lũy của tổn thương mệt mỏi trong vật liệu,và dự đoán tuổi thọ của vật liệu trong các ứng dụng thực tế.

3.2 Kiểm tra chất lượng sản phẩm

- Đánh giá hiệu suất bảo vệ bao bì: Đặt sản phẩm đóng gói dưới thiết bị thử nghiệm và để quả bóng thép rơi xuống bao bì để mô phỏng các tác động mà sản phẩm có thể nhận được trong quá trình vận chuyển và xử lý.Kiểm tra liệu vật liệu và cấu trúc bao bì có thể bảo vệ sản phẩm hiệu quả hay không, để tối ưu hóa thiết kế bao bì và giảm thiệt hại của sản phẩm trong quá trình hậu cần.

- Kiểm tra kháng rơi của các sản phẩm điện tử: Đối với các sản phẩm điện tử như điện thoại di động và máy tính bảng, hãy gắn chúng trên băng thử nghiệm và thực hiện các thử nghiệm va chạm bằng quả bóng thép để đánh giá độ dung nạp của vỏ, màn hình của sản phẩm,Các thành phần nội bộĐiều này giúp cải thiện thiết kế cấu trúc của sản phẩm và tăng độ tin cậy và độ bền của sản phẩm.

-Kiểm tra độ bền của các sản phẩm thủy tinh: Đối với các sản phẩm thủy tinh như thùng thủy tinh và kính cửa sổ xe, thử nghiệm rơi quả bóng thép có thể phát hiện khả năng chống va chạm của chúng,xác định liệu các sản phẩm có đáp ứng các tiêu chuẩn chất lượng và yêu cầu an toàn không, và đảm bảo sự an toàn của các sản phẩm trong quá trình sử dụng bình thường và các tác động ngẫu nhiên có thể xảy ra.

3.3 Ứng dụng trong lĩnh vực xây dựng và kỹ thuật

- Kiểm tra chống va chạm của gạch mái: Thả quả cầu thép lên gạch mái để mô phỏng các yếu tố tác động tự nhiên như sương mưa đá, đánh giá khả năng chống va chạm của gạch mái,và cung cấp một tham chiếu cho việc lựa chọn gạch mái và kiểm soát chất lượng, đảm bảo chống nước và an toàn cấu trúc của tòa nhà trong điều kiện thời tiết bất lợi

- Nghiên cứu về khả năng chống va chạm của bê tông: Thông qua thử nghiệm rơi quả bóng thép, nghiên cứu phản ứng cơ học của bê tông dưới tải trọng tác động,và cung cấp hỗ trợ dữ liệu cho việc áp dụng các cấu trúc bê tông trong các kịch bản kỹ thuật khi chúng bị ảnh hưởng, chẳng hạn như các dự án bảo vệ quân sự và các cấu trúc chống nổ.

3.4 Trong lĩnh vực nghiên cứu khoa học và giảng dạy

- Cung cấp hỗ trợ dữ liệu cho nghiên cứu học thuật: Trong nghiên cứu các ngành như khoa học vật liệu và cơ học, thiết bị thử nghiệm rơi quả bóng thép có thể được sử dụng để thu thập dữ liệu phản ứng động của vật liệu dưới tải trọng tác động, chẳng hạn như căng thẳng,căng thẳng, và các mô hình biến dạng, cung cấp cơ sở thử nghiệm để thiết lập và xác minh các mối quan hệ cấu thành vật liệu, các mô hình lý thuyết về động lực tác động, vv.

- Sử dụng như một công cụ chứng minh giảng dạy: Trong quá trình giảng dạy của các chuyên ngành có liên quan, sử dụng thiết bị thử nghiệm rơi quả bóng thép cho các cuộc biểu diễn tại chỗ, cho phép sinh viên quan sát trực quan hiện tượng va chạm,hiểu kiến thức liên quan như tính chất cơ học vật liệu và động lực tác động, và cải thiện sự quan tâm của học sinh đến việc học và khả năng hiểu kiến thức lý thuyết.

4.Các thông số

4. Số liệu
