Buồng thử nghiệm nhiệt chống tia nước áp suất cao IEC60529 ISO20653 cho IPX5 IPX6 IPX9K
Buồng thử nghiệm tia nước áp suất cao nhiệt độ cao IEC60529 / ISO20653 cho IPX5 IPX6 IPX9K
Giới thiệu

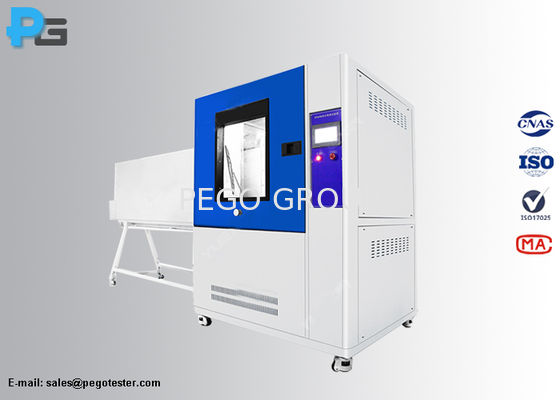

Buồng thử nghiệm tia nước áp suất cao nhiệt độ cao IPX69K được thiết kế theo tiêu chuẩn IEC60529, DIN40050-9 hình 7 và ISO20653 hình 8 và 9. Thiết bị này thực hiện thử nghiệm IPX5, IPX6, IPX6K và IPX9K với các thông số do người dùng xác định thông qua màn hình cảm ứng LCD 7 inch và hệ thống điều khiển tự động PLC (Panasonic). Được chế tạo với vòi phun, bàn xoay và hộp bên trong bằng thép không gỉ, nó bao gồm ổ cắm chống thấm nước tích hợp để thử nghiệm trực tiếp. Lý tưởng cho thiết bị điện trong xe cơ giới, động cơ, linh kiện điện và thử nghiệm chống thấm nước các bộ phận ô tô, nó cho phép đánh giá hiệu suất và cải thiện sản phẩm.
Tia nước IPX5
Nước được phun ra bởi vòi phun (6,3 mm) vào vỏ từ bất kỳ hướng nào sẽ không có tác động có hại. Thời gian thử nghiệm: ít nhất 15 phút, thể tích: 12,5 lít mỗi phút, áp suất 30 kPa ở khoảng cách 3 m.
Tia nước mạnh IPX6
Nước được phun ra trong các tia mạnh (vòi phun 12,5 mm) vào vỏ từ bất kỳ hướng nào sẽ không có tác động có hại. Thời gian thử nghiệm: ít nhất 3 phút, thể tích: 100 lít mỗi phút, áp suất 100 kPa ở khoảng cách 3 m.
Tia nước mạnh IPX6-K với áp suất tăng
Nước được phun ra trong các tia mạnh (vòi phun 12,5 mm) vào vỏ từ bất kỳ hướng nào, dưới áp suất tăng, sẽ không có tác động có hại. Thời gian thử nghiệm: ít nhất 3 phút, Thể tích nước: 75 lít mỗi phút, Áp suất: 1000 kPa ở khoảng cách 3 m.
Vệ sinh bằng tia nước áp suất cao/hơi nước IPX9K
Nước được phun ở nhiệt độ cao áp suất cao vào vỏ từ 4 hướng (00, 300, 600, 900) sẽ không có tác động có hại. Thời gian thử nghiệm: 30 giây mỗi hướng, thể tích nước: 14~16 lít mỗi phút, áp suất: 8000~10000 Kpa, nhiệt độ: 80±5℃, khoảng cách thử nghiệm: 100 đến 150mm.
Tính năng
- Tấm thép chất lượng cao, phủ vecni nung.
- Bên trong buồng và giá đỡ được làm bằng thép không gỉ SUS304#.
- Màn hình cảm ứng 7 inch và thành phần điều khiển lõi PLC để vận hành dễ dàng và điều khiển tự động.
- Động cơ bước chất lượng cao với tốc độ và góc có thể điều chỉnh thông qua màn hình cảm ứng.
- Kiểm soát nhiệt độ IPD với cài đặt màn hình cảm ứng.
- Thời gian thử nghiệm: điều chỉnh 0-999 phút, tự động dừng.
- Bảo vệ toàn diện: rò rỉ, thiếu nước, tràn, đoản mạch và bảo vệ cảm ứng cửa.
- Bể chứa nước tích hợp với khả năng tái chế, điều khiển van bi và cảnh báo mực nước thấp.
- Cửa sổ quan sát trong suốt bằng kính cường lực và đèn LED để theo dõi thử nghiệm.
Thông số kỹ thuật
| Model |
IPX69K |
| Kích thước làm việc (mm) |
1200*1200*1200 (D*R*C) |
| Kích thước bên ngoài (mm) |
4200*1380*2050 (D*R*C) |
| Đường kính vòi phun IPX5 |
Φ6.3mm |
| Đường kính vòi phun IPX6 |
Φ12.5mm |
| Khoảng cách thử nghiệm cho IPX5/6 |
2.8m (khoảng cách từ vòi phun đến tâm bàn xoay) |
| Phương pháp cố định vòi phun |
Cố định cơ học (góc súng phun tự động hoặc có thể lập trình) |
| Số lượng vòi phun cho IPX9K |
4 |
| Vị trí vòi phun |
00, 300, 600, 900 (phân phối theo chiều dọc) |
| Khoảng cách thử nghiệm cho IPX9K |
100~200mm (có thể điều chỉnh) |
| Thời gian thử nghiệm |
30 giây mỗi vị trí |
| Chịu trọng lượng |
50kg |
| Thời gian thử nghiệm |
0~9999s (có thể đặt trước) |
| Đường kính bàn xoay |
Φ600mm |
| Chế độ nâng bàn xoay |
Điều chỉnh thủ công |
| Tốc độ dòng chảy của IPX5 |
12.5±0.625 (L/phút) |
| Tốc độ dòng chảy của IPX6 |
100±5 (L/phút) |
| Nhiệt độ của IPX9K |
RT. Hoặc 80±5℃ |
| Áp suất nước của IPX9K |
8000-10000Kpa |
| Tốc độ quay của bàn xoay |
4-10r/phút (có thể điều chỉnh) |
| Công suất làm việc |
380v/50Hz, 15KW |
| Công suất EUT |
220V |
| Bảo vệ |
Bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ đoản mạch, bảo vệ cảm ứng |
