Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC61000-4-4 | Điện áp đầu ra: | 5kV |
|---|---|---|---|
| CDN: | 380V/16A, 380V/30A | Bảo hành: | 12 tháng |
| Hệ thống điều khiển: | Màn hình cảm ứng PLC | Lô hàng: | Bằng cách thể hiện |
| Công suất làm việc: | AC220±10％,50/60Hz, 300W | Kích thước: | 470mm(W)×215mm(H)×500mm(D) |

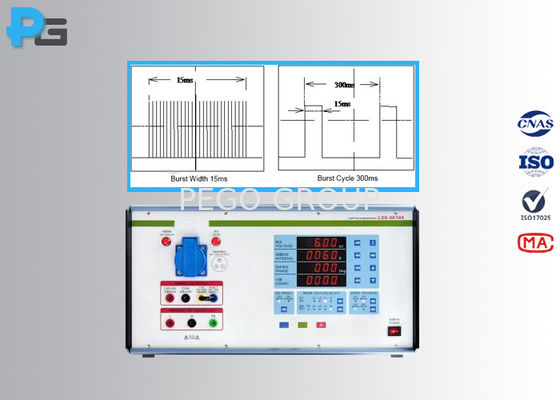

Dòng máy phát xung điện nhanh EFT-5K là các thiết bị chính xác được thiết kế để kiểm tra tuân thủ tương thích điện từ (EMC) theo tiêu chuẩn IEC61000-4-4. Các thiết bị kiểm tra mạnh mẽ này cung cấp các xung đột biến nhanh lên đến 5KV, hỗ trợ tần số lặp lại từ 0,1 đến 1200kHz, giúp chúng phù hợp để đánh giá khả năng miễn nhiễm của hệ thống điều khiển công nghiệp, thiết bị gia dụng, thiết bị y tế, điện tử ô tô và các bộ phận. Mạng ghép nối và tách rời (CDN) 3 pha 5 dây tích hợp với công suất 16A hoặc 30A đảm bảo mô phỏng chính xác các nhiễu điện trong thế giới thực trong hệ thống điện 3 pha.
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu mã | EFT-5K16 / EFT-5K30 |
| Điện áp đầu ra mạch hở | 0,25-5kV ±5% |
| Điện áp đầu ra tải 50Ω | 0,125-2,5kV ±5% |
| Dạng sóng xung | 5/50ns (tải 50Ω/1000Ω) |
| Thời gian tăng | 5ns ±30% (tải 50Ω) |
| Trở kháng | 50Ω ±20% |
| Cực tính đầu ra | Âm/Dương |
| Tần số lặp lại | 0,1-1200,0kHz ±10% |
| Thời lượng bùng nổ | 15ms@2,5/5kHz, 750μs@100kHz, 250μs@300kHz |
| Chu kỳ bùng nổ | 100-999ms (có thể điều chỉnh) |
| Mạng ghép nối | 3 pha 380V/16A hoặc 30A, 50/60Hz |
| Tụ ghép nối | 33nF ±10% |
| Yêu cầu nguồn điện | AC220±10%, 50/60Hz, 300W |
| Kích thước | 470(R)×215(C)×500(S)mm |
| Trọng lượng | Khoảng 25kg |
Các điện trở không cảm ứng công suất cao nhập khẩu đảm bảo dạng sóng xung ổn định, không bị biến dạng, cung cấp tín hiệu kiểm tra chính xác đáp ứng yêu cầu IEC61000-4-4. Độ chính xác này rất quan trọng vì dạng sóng bị biến dạng có thể dẫn đến kết quả kiểm tra sai, gây ra việc thiết kế lại sản phẩm không cần thiết hoặc bỏ sót các vấn đề tuân thủ.
Giao diện màn hình cảm ứng LCD 7 inch cung cấp khả năng điều khiển trực quan với hiển thị thông số thời gian thực. Người vận hành có thể lưu trữ tới 1000 cấu hình kiểm tra, cho phép gọi lại nhanh chóng cho các kịch bản kiểm tra lặp lại. Cảm biến nhiệt độ-độ ẩm tích hợp giám sát các điều kiện môi trường trong quá trình kiểm tra.
Mạng ghép nối và tách rời 3 pha 5 dây tích hợp loại bỏ nhu cầu về thiết bị ghép nối bên ngoài. Với các chế độ ghép nối có thể lựa chọn tự do (L1, L2, L3, N, PE), hệ thống thích ứng với các cấu hình kiểm tra khác nhau mà không cần sửa đổi phần cứng bổ sung.
Dòng EFT-5K phục vụ các phòng thí nghiệm đảm bảo chất lượng và các cơ sở kiểm tra EMC đánh giá thiết bị điện tử để tuân thủ quy định. Các trường hợp sử dụng điển hình bao gồm kiểm tra tiền tuân thủ cho bộ điều khiển tự động hóa công nghiệp, kiểm tra chứng nhận thiết bị gia dụng cho hệ thống quản lý năng lượng, xác nhận thiết bị y tế cho thiết bị theo dõi bệnh nhân và đánh giá khả năng miễn nhiễm của bộ phận ô tô cho các mô-đun điều khiển động cơ.
Máy phát kết hợp công nghệ xung tiên tiến với hệ thống điều khiển thông minh để cung cấp kết quả kiểm tra đáng tin cậy, có thể lặp lại. Chức năng tự chẩn đoán liên tục giám sát trạng thái đầu ra điện áp cao và xung, tự động phát hiện các bất thường để bảo vệ cả thiết bị và thiết bị đang được kiểm tra. Với các tùy chọn chế độ bùng nổ linh hoạt (đồng bộ hoặc không đồng bộ) và cài đặt góc pha tự do từ 0-360°, kỹ sư có thể mô phỏng các kịch bản nhiễu chính xác mà không ảnh hưởng đến hiệu quả kiểm tra.
