Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC60851-3 | Chiều dài mẫu: | 1m |
|---|---|---|---|
| Tốc độ đàn hồi: | 7±0,5r/phút | Số lượt: | 5.5 (tiêu chuẩn NEMA: 3 lượt) |
| Nguồn điện: | AC220V ± 10%, 50Hz | ||
| Làm nổi bật: | 7r/min Thiết bị kiểm tra tính giãn dây,1m Thiết bị kiểm tra tính giãn dây,IEC60851-3 Thiết bị kiểm tra tính giãn dây |
||

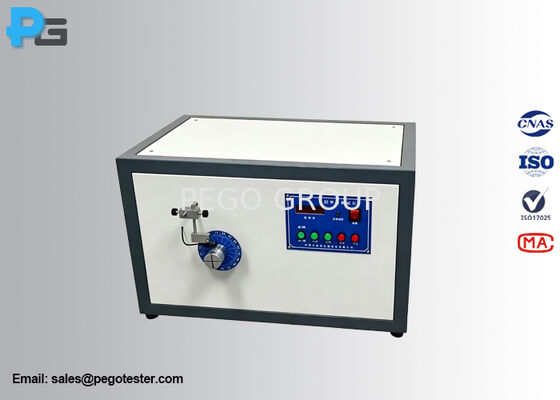

Tôi...EC60851-3 Thiết bị kiểm tra tính rảnh của dây cuộn
1.Lời giới thiệu
Thiết bị kiểm tra tính giãn của dây cuộn được thiết kế theo IEC60851-3 khoản 5.2 hình 1 và hình 2 và GB/T4074.3 khoản 5.2Nó được sử dụng để kiểm tra tính linh hoạt của dây tròn với đường kính dẫn điện danh nghĩa từ 0,080mm lên đến kể cả 1,600mm.
Nguyên tắc:
Một miếng dây thẳng được cuộn năm lần xung quanh một ống với đường kính và dưới một căng áp dụng cho dây như được chỉ định trong tiêu chuẩn có liên quan.Việc đọc góc mà cuối năm vòng quay lùi là thước đo của mùa xuân.
2.Thông số kỹ thuật
|
Chiều dài mẫu |
1m |
|
Tốc độ xuân |
7±0,5r/min |
|
Nhập |
72 bộ phận có khoảng cách bằng nhau, được thiết kế theo hình 1 |
|
Trọng lượng |
Xem bảng 2 |
|
Chân ngã |
Xem bảng 1 |
|
Phân lệch giữa giá trị hiển thị LED và giá trị trên mặt số |
≤1° |
|
Số lần quay |
5.5 (Tiêu chuẩn NEMA: 3 vòng) |
|
Cung cấp điện |
AC220V±10%, 50Hz |
|
Tiêu thụ năng lượng |
< 80W |
|
Môi trường hoạt động |
Nhiệt độ: 0-40°C, độ ẩm tương đối: ≤85% |
|
Kích thước và trọng lượng |
L500*W335*300mm/25KG |
3.Bảng 1 Các con ngào cho sự vươn lên
|
Chiều kính nòngamm |
Cấu trúcb mm |
|||||
|
a |
b |
c |
d |
e |
f |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
2.00 |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 |
|
50 |
12.5 |
17.5 |
50 |
3.00 |
0.80 |
2.00 |
|
a:Ở nút kheo, nếu được cung cấp b: Xem hình 2 |
||||||
4.Bảng 2 Trọng lượng
|
Trọng lượng (N) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
Độ chính xác± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
